VW Golf: Climatic

Gilt für Fahrzeuge: mit Climatic

Bedienungselemente

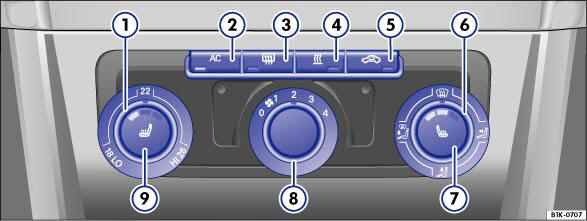

Abb. 108 In der Mittelkonsole: Bedienungselemente der Climatic.

Die Klimaanlage (Kompressor) funktioniert nur bei laufendem Motor und eingeschaltetem Gebläse.

– Mit den Reglern Abb. 108 (1) und (6) und mit dem Schalter (8) stellen Sie die Temperatur, die Luftverteilung und die Gebläsestufe ein.

– Drücken Sie die jeweilige Taste (2) bis (5), um eine Funktion ein- oder auszuschalten.

In der Taste leuchtet eine Kontrollleuchte, wenn die Funktion eingeschaltet ist.

(1) Temperaturregler.

(2) Taste AC – schaltet die Kühlanlage (Kompressor) ein. Wenn die Kontrollleuchte in der Taste leuchtet, ist die Kühlanlage eingeschaltet.

(3) Taste – Heckscheibenbeheizung.
Die Heckscheibenbeheizung funktioniert nur bei laufendem Motor. Etwa 10 Minuten nach dem Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.

(4) Taste  Sofortheiztaste, „Zusatzheizung
(Standheizung)“.

(5) Taste  – Umluftbetrieb.

(6) Luftverteilungsregler – Mit diesem Regler kann der Luftstrom in die gewünschte Richtung eingestellt werden.

– – Luftverteilung zur Frontscheibe.
Die angesaugte Außenluft wird an die Frontscheibe geleitet.

Da bei eingeschaltetem Umluftbetrieb die Defrostung nicht sichergestellt ist, wird der Umluftbetrieb ausgeschaltet, sobald die Defrostfunktion eingeschaltet wird.

– – Luftverteilung zum Oberkörper.

– – Luftverteilung in den Fußraum.

– – Luftverteilung zur Frontscheibe
und in den Fußraum.

(7) Taste – Sitzheizung vorne rechts.

(8) Gebläseschalter – Der Luftdurchsatz ist in 4 Stufen einstellbar. Das Gebläse sollte immer in niedriger Stufe mitlaufen, damit jederzeit Frischluft ins Fahrzeuginnere gelangt.

(9) Taste Sitzheizung vorne links.

ACHTUNG!

Schlechte Sichtverhältnisse durch alle Scheiben erhöhen das Risiko von Unfällen und Verletzungen.

• Schalten Sie den Umluftbetrieb immer dann aus, wenn er nicht mehr benötigt wird.

ACHTUNG!

Verbrauchte oder schlechte Luft im Innenraum kann zu einer schnellen Ermüdung und zur Unkonzentriertheit des Fahrers führen. Dadurch können Unfälle und Verletzungen verursacht werden.

Hinweis

• Beachten Sie die allgemeinen Hinweise.

• Je nach Ausstattung kann die Anordnung der Tasten abweichen. Die Beschriftung der Tasten ist jedoch gleich.

Gilt für Fahrzeuge: mit Climatic

Innenraum heizen oder kühlen

Die Climatic regelt die Lufttemperatur so, dass das vorgegebene Temperaturniveau schnellstmöglich erreicht und dann konstant gehalten wird.

Abb. 109 In der Mittelkonsole: Bedienungselemente der Climatic.

Innenraum heizen

– Schalten Sie die Kühlanlage mit der Taste AC Abb. 109 (2) aus. Die Kontrollleuchte in der Taste verlischt.

– Drehen Sie den Temperaturregler (1) auf die gewünschte Temperatur. Wir empfehlen Ihnen, eine Temperatur von +22° C (+72° F) einzustellen.

– Drehen Sie den Gebläseschalter (8) in eine der Stufen 1-4.

– Lenken Sie den Luftstrom mit dem Luftverteilungsregler (6) in die gewünschte Richtung: (zur Frontscheibe),
(zum Oberkörper),
(in den Fußraum) oder
(zur Frontscheibe und in den Fußraum).

Innenraum kühlen

– Schalten Sie die Kühlanlage mit der Taste AC (2) ein. Die Kontrollleuchte in der Taste muss leuchten.

– Drehen Sie den Temperaturregler (1) auf die gewünschte Temperatur. Wir empfehlen Ihnen, eine Temperatur von +22° C (+72° F) einzustellen.

– Drehen Sie den Gebläseschalter (8) in eine der Stufen 1-4.

– Lenken Sie den Luftstrom mit dem Luftverteilungsregler (6) in die gewünschte Richtung: (zur Frontscheibe),
(zum Oberkörper),
(in den Fußraum) oder
(zur Frontscheibe und in den Fußraum).

Climatic ausschalten

– Schalten Sie die Kühlanlage mit der Taste AC (2) aus. Die Kontrollleuchte in der Taste verlischt. Oder – Drehen Sie den Gebläseschalter (8) auf 0, um die Climatic abzuschalten. Durch den Fahrtwind gelangt weiterhin Außenluft ins Fahrzeuginnere.

Heizen Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht hat.

Kühlanlage

Bei eingeschalteter Kühlanlage wird im Fahrzeuginneren nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und ein Beschlagen der Scheiben verhindert

Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursachen haben:
• Der Motor ist nicht gestartet.

• Das Gebläse ist ausgeschaltet.

• Die Außentemperatur ist kälter als etwa +3° C (+38° F).

• Der Kompressor der Kühlanlage wurde wegen zu hoher Motorkühlmitteltemperatur vorübergehend abgeschaltet.

• Die Sicherung der Klimaanlage ist defekt.

• Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage von einem Fachbetrieb überprüfen.

ACHTUNG!

Schlechte Sichtverhältnisse durch alle Scheiben erhöhen das Risiko von Unfällen und Verletzungen.

• Schalten Sie den Umluftbetrieb immer dann aus, wenn er nicht mehr benötigt wird.

ACHTUNG!

Verbrauchte oder schlechte Luft im Innenraum kann zu einer schnellen Ermüdung und zur Unkonzentriertheit des Fahrers führen. Dadurch können Unfälle und Verletzungen verursacht werden.

Hinweis

• Beachten Sie die allgemeinen Hinweise.

• Je nach Ausstattung kann die Anordnung der Tasten abweichen. Die Beschriftung der Tasten ist jedoch gleich.

Gilt für Fahrzeuge: mit Climatic

Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass Außenluft in das Fahrzeuginnere gelangt.

Abb. 110 In der Mittelkonsole: Bedienungselemente der Climatic.

– Drücken Sie die Taste Abb. 110
(5), um den Umluftbetrieb ein- oder auszuschalten. Er ist eingeschaltet, wenn in der Taste eine Kontrollleuchte leuchtet.

Im Umluftbetrieb wird verhindert,
dass Außenluft z. B. mit starken Umweltgerüchen in das Fahrzeuginnere gelangt, die beispielsweise beim Durchfahren eines Tunnels oder in einem Stau auftreten.

Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnenraum aufgeheizt wird.

Bei hohen Außentemperaturen wird im Umluftbetrieb die Kühlleistung verbessert, weil statt der warmen Außenluft die Luft aus dem Fahrzeuginnenraum abgekühlt wird.

Aus Sicherheitsgründen wird der Umluftbetrieb ausgeschaltet, wenn der Regler für die Luftverteilung in die Stellung gedreht wird. Der Umluftbetrieb kann
durch Drücken der Taste wieder eingeschaltet
werden.

Beim Rückwärtsfahren und während die Wisch- und Wasch-Automatik arbeitet, schaltet die Climatic vorübergehend in den Umluftbetrieb, um unangenehme Gerüche im Fahrzeuginneren zu vermeiden.

ACHTUNG!

Schlechte Sichtverhältnisse durch alle Scheiben erhöhen das Risiko von Unfällen und Verletzungen.

• Schalten Sie den Umluftbetrieb immer dann aus, wenn er nicht mehr benötigt wird.

ACHTUNG!

Verbrauchte oder schlechte Luft im Innenraum kann zu einer schnellen Ermüdung und zur Unkonzentriertheit des Fahrers führen. Dadurch können Unfälle und Verletzungen verursacht werden.

Vorsicht

!

Wenn der Umluftbetrieb eingeschaltet ist, sollte nicht geraucht werden, da sich der angesaugte Rauch auf dem Verdampfer der Kühlanlage und dem Staub- und Pollenfilter absetzt und zu dauerhaften Geruchsbelästigungen führt.

Gilt für Fahrzeuge: mit Climatic und Belüftung hinten

Belüftung hinten

Abb. 111 In der Mittelkonsole: Ausströmer für die hintere Belüftung.

Um den Luftstrom zur hinteren Sitzbank zu leiten, können Sie die Ausströmer Abb. 111 (A) mit dem Rändelrad öffnen.
